摘要：本文介紹了水流法敷設光纜技術的施工原理，對該技術的應用優勢進行了分析。水壓機產生高壓水流作用于光纜表面形成的拖曳力以及氣吹機對光纜的機械推力是光纜前進的動力，管道中水對光纜的浮力作用可減小管道隊光纜的摩擦阻力。水敷法技術要求施工環境具備穩定、充沛的水源，具有敷設效率高、施工成本低、安全性高、提高管道利用率以及易于光纜更換升級的特點。國內已有氣吹施工單位成功應用水敷纜技術的案例，在管道情況復雜條件下亦可通過該技術進行長距離光纜敷設。
隨著國內人力成本的逐步提升，在通信工程中人工牽引光纜、光纜接頭熔接等工作的費用已越來越高，通過機械化設備替代人工進行高效、安全的通信建設將是未來中國光網絡建設所需的發展方向。目前國內通信干線大量采用的氣流法敷設光纜技術以及某些城市城域網、接入網所采用的氣吹微管微纜技術即是一種敷設速率高、單次敷設距離長的技術，其原理是通過氣吹機的機械推力和空壓機的高壓氣流使光纜在管道中前進。本文介紹的水流法敷設光纜技術原理與氣流法相似，僅是將空壓機替換為水壓機，從而利用高壓水流使光纜以懸浮狀態向前輸送。水流法敷設光纜可比氣吹方式單次敷設距離更長，節約更多工地轉移耗費時間以及接頭熔接成本等。在某些適用場景下，水流法敷設光纜是比氣吹法布放更為高效和經濟的施工模式。
一、 技術原理

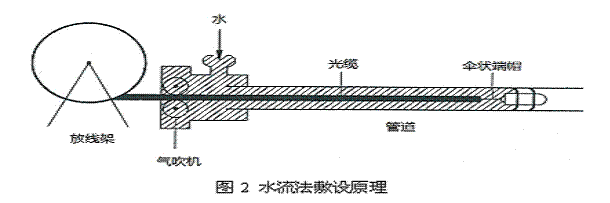

水流法敷設設備可采用與氣吹法相同的吹纜機（圖1），但水流對光纜的浮力與氣流相比更大，水壓機提供高速水流在光纜表面形成向前拖曳力，與氣吹機對光纜的機械推力共同作用使光纜前進。光纜端頭可加裝與管道內徑相近的傘狀端帽，水流作用在傘狀端帽上產生向前拉力，起到額外增加機械作用力與節約水流量的效果（使用傘狀端帽敷設1km光纜需0.6m3水，而不加傘狀端帽敷設1km光纜則需1.5m3水）。在有湖、河等水源的地區采用此施工方式可明顯提高光纜敷設效率。與氣吹法敷設不同的是，水流敷設對管道坡度要求較高，
由于水的重力影響，管道海拔每升高10m會導致管中水壓降低1bar，但若采取從地勢高向地勢低的地方敷設，水的重力作用會使單次敷設距離更長。而在低于0℃施工環境下也應避免使用水敷設法，否則管道中殘留水結冰后可能損傷光纜（圖2）。
